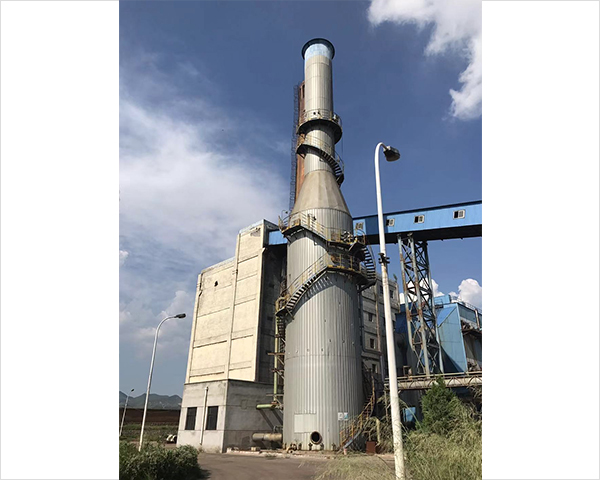

雙堿法脫硫工作原理

（1）雙堿法煙氣脫硫技術是利用氫氧化鈉或碳酸鈉溶液作為啟動脫硫劑，配制好的氫氧化鈉或碳酸鈉溶液直接打入脫硫塔洗滌脫除煙氣中SO2來達到煙氣脫硫的目的，然后脫硫產物經脫硫劑再生池再生成亞硫酸鈉或氫氧化鈉再打回脫硫塔內循環使用。

脫硫工藝主要包括5個部分：

        1）吸收劑制備與補充；

        2）吸收劑漿液噴淋；

        3）塔內霧滴與煙氣接觸混合；

        4）再生池漿液還原鈉基堿；

        5）石膏脫水處理。

（2）雙堿法脫硫的化學反應：

   ①吸收反應

        SO2+H2O= H2SO3

        SO3+H2O= H2SO4

        在主塔中以鈉堿溶液吸收煙氣中的SO2：

        2NaOH+SO2= Na2SO3 + H2O

        吸收液中尚有部分的NaOH，因此吸收過程中還生成亞硫酸鈉：

        Na2SO3+ SO2+H2O2NaHSO3

        在主塔中以碳酸鈉溶液吸收煙氣中的SO2和SO3：

        E.  Na2CO3+ H2SO3=Na2SO3+ H2O+ CO2

        F.  Na2CO3 + H2SO4= Na2SO4+ H2O+ CO2

   ② 再生反應

        吸收液流到反應池中與加入的石灰料漿反應：

        G.  2NaHSO3+Ca(OH)2 = Na2SO3+CaSO3·?H2O↓+?H2O

        H.  Na2SO3+Ca(OH)2+?H2O=2NaOH+CaSO3·?H2O↓

        再生后的漿液經鈣鹽沉淀后，Na2SO3清液送回吸收塔循環使用。

   ③副反應

        吸收過程的主要副反應為氧化反應：

        I.  Na2SO3+?O2Na2SO4

        因此在再生過程中Na2SO4發生下列反應：

        J.  Na2SO4+ Ca(OH)2+2H2O → 2NaOH+CaSO4·2H2O↓

但實際上，由于溶液中有相當量的SO 或OH 存在，Ca 的濃度相應很低，所以要使CaSO4沉淀，再生時的OH ≤0.14M，要有足夠高的SO 濃度，例如OH 濃度為0.1 M，SO 濃度為0.5 M，才會產生CaSO4沉淀。 雙堿法脫硫系統組成

雙堿法脫硫由：脫硫劑制備系統， 煙氣系統，SO2吸收系統， 脫硫液循環系統與脫硫渣處理系統， 電氣控制系統，自動補水.加藥控制系統組成；

1. 脫硫劑制備系統組成

⑴石灰水

       外購生石灰粉定量加入石灰消化池中進行消化和配漿，然后由漿液泵連續補充至再生反應池。在再生反應池中，與SO2反應的鈉堿被石灰漿液再生后，排入沉淀池分離，池底液體定期由渣漿泵外排，溢流清液進入吸收塔。

⑵鈉堿溶液

       鈉堿由運輸車給料至鈉堿池，在池中與工藝水進行混合直至達到所需的濃度，自流到再生池。

⑶碳酸鈉溶液

       將購入的碳酸鈉定量加入碳酸鈉溶解儲槽中進行溶解和貯存，再由碳酸鈉補充泵連續補充至再生液儲槽，與沉淀池溢流清液（再生液）一同由再生液泵打入塔底循環槽。吸收塔循環槽內的循環吸收液通過循環泵送至吸收塔噴淋裝置進行噴淋吸收，然后由排漿泵打入再生反應池。

2. 煙氣系統

       從鍋爐出口至脫硫塔進口段的連接煙道設置膨脹節；連接煙道上設有擋板系統，以便于煙氣脫硫系統事故時旁路運行。擋板采用手動抽板閥門，包括1個入口擋板.1個旁路擋板和1個脫硫裝置出口擋板。在正常運行時，入口擋板和出口擋板開啟，旁路擋板關閉；在故障情況下，開啟煙氣旁路擋板，關閉入口擋板和出口擋板，煙氣通過旁路煙道繞過煙氣脫硫系統直接排到煙囪。

3. SO2吸收系統

       本系統由循環池.循環泵.文丘里段.除塵脫硫塔主體.接管.噴嘴及旋流板等內件.除霧裝置.操作平臺.爬梯及電氣控制系統等組成。

4. 脫硫液循環系統與脫硫渣處理系統

       泵前池的脫硫液通過循環水泵泵送到脫硫塔內與煙氣接觸反應后，從脫硫裝置底部排出，排出的含有CaSO4.CaSO3及少量粉塵渣（大部分煙塵在原除塵器中除去）的混合渣漿液體進入再生池.沉淀池，與從石灰漿液池過來的石灰漿液發生再生反應，并進行脫硫副產物的沉淀，上清液流經泵前池，經沉淀后的池底渣漿由人工清出，濾液返流回泵前池，由循環水泵抽送到脫硫裝置進行脫硫循環利用。

5. 電氣控制系統

⑴供電方式

       系統內的動力設備為分散式布置，均為三相電源供電，廠內民用動力和民用照明為單路三相電源供電分配使用，設計處理系統供電采用放射式供電方式，優點是安全可靠。

⑵接地系統

       處理系統低壓配電系統接地接零保護采用TN--C--S系統，所有電氣設備金屬外殼均需可靠接地和接零，民用動力.照明接地接零保護采用TT系統。

⑶低壓配電位置的確定

       設計要求低壓配電位置盡可能靠近負荷中心，由于區內大功率用電設備主要為循環泵.渣漿泵等，其它動力及照明負荷較小，故在泵房?jī)?nèi)設一電控室，安裝電源總柜.動力柜和儀表柜等。

⑷動力設備起動和控制方式

       所有動力設備均設有欠壓.短路和過載保護，電源總柜設過流保護；民用動力和民用照明設有短路.過載和漏電保護；動力電纜采用鎧裝電纜沿電纜溝暗敷設，無電纜溝地方軟電纜和信號電纜。

       均采用穿鋼管埋地暗敷設，電纜溝支架均可靠接地，形成接地網。

6．自動補水.加藥控制系統

⑴儀器儀表要求配：

       ①循環池PH計（測量范圍6～12）；

       ②循環池高低液位開關。

⑵電控設備要求配：

       ①脫硫劑液儲罐至循環池電磁閥或電動開關閥；

       ②至清液池補充水電磁閥或電動開關閥。

為保證清液池自動配液運行正常，以上設備均必須選擇質量可靠的產品！

⑶控制方法：

       ①循環池補充水閥：循環池補充水閥主要根據清液池的高低液位開關自動工作。當循環池液位低過低液位時，補充水閥自動打開；當循環池液位高過高液位時，補充水閥自動關閉；確保將清液池液位控制在正常范圍內。

       ②脫硫劑液儲罐至清液池電磁閥：此脫硫劑液電磁閥主要是控制循環池內液體的PH值，當循環液PH下降到一定程度，此閥自動打開，直至PH滿足要求，則自動關閉。

       煙氣脫硫系統為獨立的（電氣、儀表控制共用一套 PLC）控制系統，煙氣脫硫系統范圍內的所有電氣、儀表設備均在煙氣脫硫主控制室內完成監控功能。過程控制實現對煙氣脫硫系統生產的全過程進行監控，可方便調整煙氣脫硫系統生產狀況，控制必要的生產環節，使煙氣脫硫系統始終處于更佳運行狀態。

（1）系統構成

       采用分散控制和集中管理的分布式控制模式，以 PLC一體化設計、PLC為控制核心，具有數據采集、電氣邏輯控制、過程控制、參數指示、越限報警、畫面顯示、存儲功能。構成一個功能合理、層次清晰，集生產管理、過程控制為一體，安全、高效、開放的自動化控制系統。

（2）系統配置

       計算機控制系統硬件包括操作站、工程師、控制站、遠程 I/O站（若有需要）、通信網絡及 UPS電源等。

（3）計算機控制系統通信網絡分為兩級，分別為控制網及設備網。操作站、工程師站、控制站設置在控制網上。電子皮帶秤、稱重料位儀均設置在設備網上。
